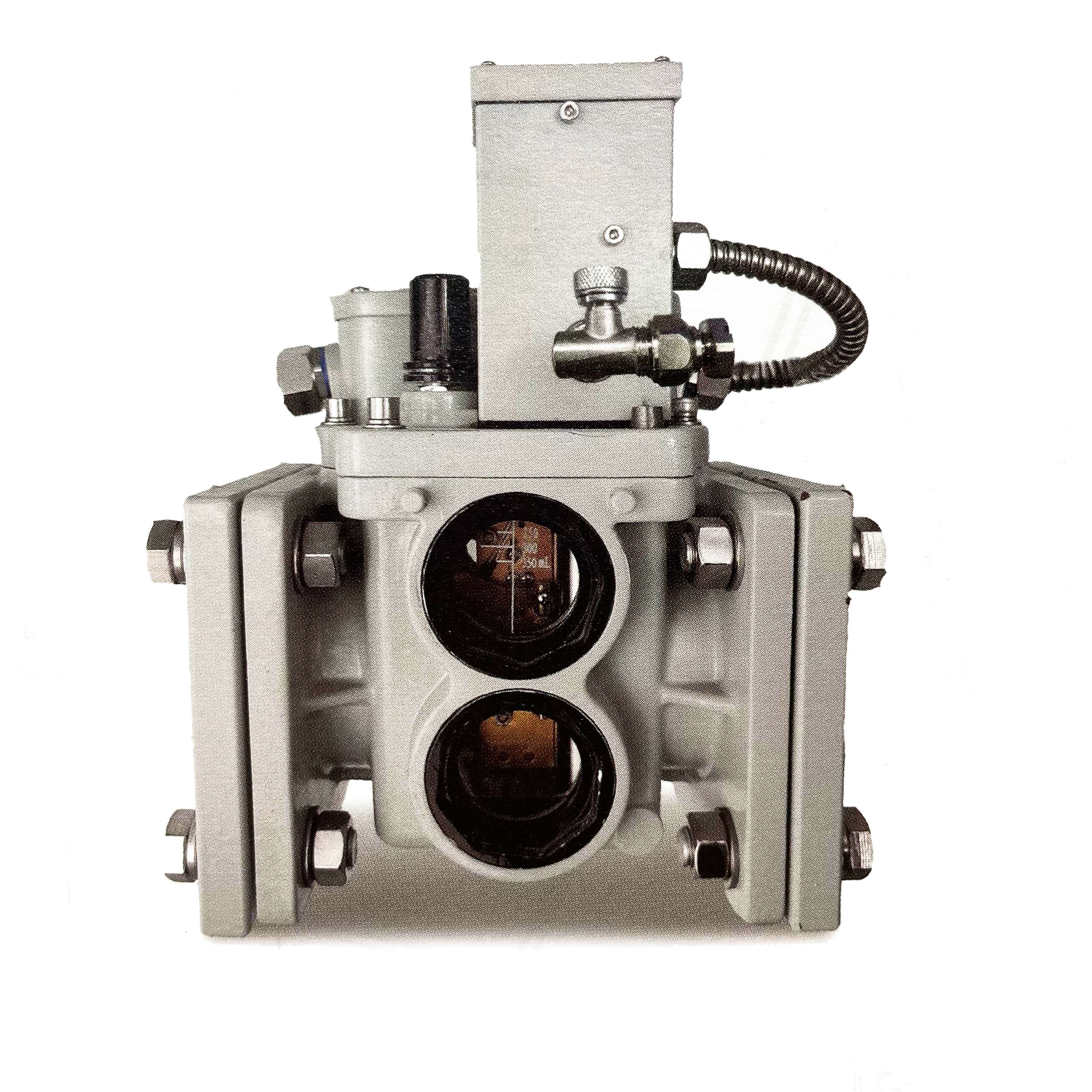

數字化氣體繼電器

微信

新浪微博

QQ空間

豆瓣網

百度貼吧

數字化氣體繼電器在擁有常規氣體繼電器的全部功能基礎上，殼體采用一體式鍛造工
藝，將新型鋁合金材質一次成型，其內部晶格更緊密，擁有更好的機械性能。對比傳統鑄造
件，通過實驗室測得，其強度高出 50%，避免了法蘭斷裂的風險；內置高精度進口傳感器，
可將氣體聚集量數據采集并傳輸至遠端，并實現就地顯示，大幅減少運維工作量，提升運檢
效率。原始數據可實現就地存儲 10000 條以上，符合國網智慧變電站數字化表計要求。

品牌明林電器

材質 金屬

顏色灰色

類型氣體繼電器

規格臺

18940158172

產品詳情

使用條件

1.允許工作溫度：-30℃~95℃

2.安裝方式：繼電器管路軸線應與變壓器箱蓋平行，允許通往儲油柜的一端稍高，但其軸線

與水平面的傾斜度不超過 4%。

結構與性能參數

數字化系列繼電器結構屬于雙浮球結構。監測儀可實現氣體聚集量信息實時就地顯示，用戶可通過數字化遠

傳功能，實現全電站主設備儀表數據數字化采集、傳輸、存儲和監測，大幅減少運維工作量，

提升運檢效率。同時可實現設備的連續監視，實現數據的趨勢感知和突變量監視，有利于設

備精益運維。

工作原理

繼電器正常運行時其內部充滿變壓器油，浮子處于上傾位置。當變壓器內部出現輕微故

障時，變壓器油由于分解而產生的氣體聚集在繼電器上部的氣室內，迫使其油面下降，浮子

隨之下降到液面位置，其上的磁鐵使干簧接點吸合，接通信號回路，發出報警信號。當變壓

器內部發生嚴重故障時，油箱內壓力瞬時升高，將會出現油的涌浪，沖動擋板，當擋板旋轉

到某一限定位置時，其上的磁鐵使干簧接點吸合，接通跳閘回路，不經預先報警而直接切斷

變壓器電源，從而起到保護變壓器的作用。本產品通過高精度傳感器，將上述信息進行實時

檢測，并將數據傳輸至監控終端。

主要技術參數

抗震能力：當震動頻率（正弦波）4-20HZ，加速度為 4g，繼電器不誤動。

防護等級：繼電器防噴水等級為 IP55。注：產品本身具備防雨功能。特殊情況增加防雨罩

需另購。

密封性能：繼電器內充滿變壓器油在常溫下加壓 200KPa,持續 20min 無滲漏。

接點容量

工作電壓工作電流

AC: 220V-240V 0.3 A ~1A cos Φ≤0.6

DC: 110V-240V 0.3 A ~1A S ≤0.005S

技術參數

產品型號管路直徑積聚氣體數量油速整定范圍（m/s）

QJ18-S-50 Φ50 250~300 0.6~1.2

QJ18-S-80 Φ80 250~300 0.7~1.5

QJ20-S-50 Φ50 250~300 0.6~1.2

QJ20-S-80 Φ80 250~300 0.7~1.5

QJ23-S-50 Φ50 250~300 0.6~1.2

QJ23-S-80 Φ80 250~300 0.7~1.5

QJ24-S-80 Φ80 250~300 0.7~1.5

QJ31-S-80 Φ80 250~300 0.7~1.5

QJ32-S-80 Φ80 250~300 0.7~1.5

QJ33-S-80 Φ80 250~300 0.7~1.5
